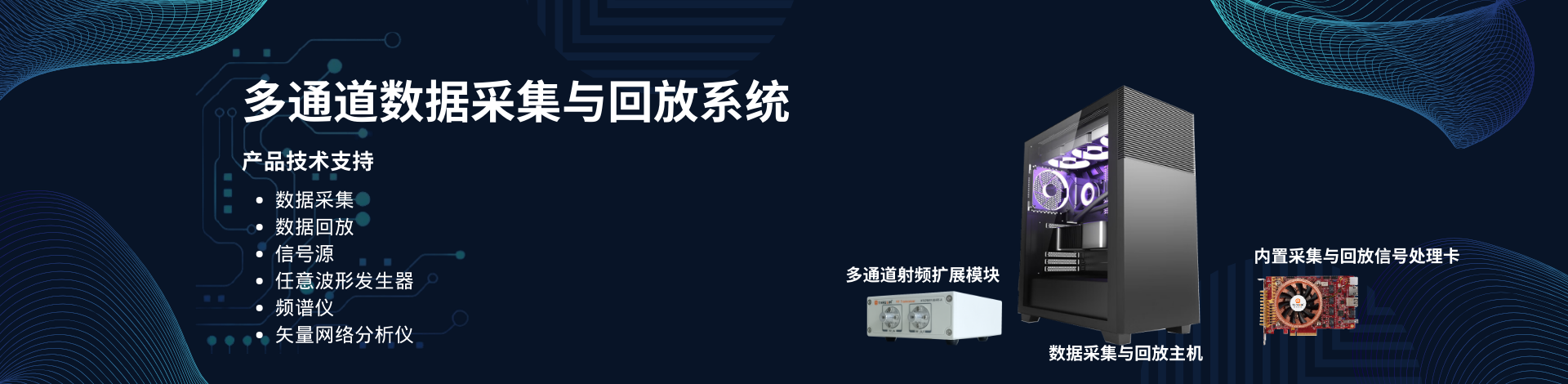

多通道數據采集與回放系統
多通道數據采集與回放系統
基于高性能臺式機的數據采集與回放系統，可完成多通道的高速數據采集與回放任務，數據直接采集存儲到計算機硬盤，方便用戶分析。
主機支持6GHz以內信號的采集，9.8GHz以內信號的回放，通過外部射頻擴展，可以支持L、S、C、X、Ku、K、Ka、V、W 頻段的采集與回放功能。
存儲容量最大支持32TB。
本產品還可以支持信號源、任意波形發生器、頻譜分析、矢量網絡分析儀功能。
采集回放系統結構框圖如下：
產品應用:
? 高速采集、回放應用
? 雷達、軟件無線電等
? FPGA信號處理
? 實時多算法處理的在線測試驗證
? 測試測量快速環境搭建
技術指標：
數據采集與回放 | 數據直接采集存儲到計算機硬盤，無需轉存，方便用戶分析。 |
信號源 | * 14bitDAC * 通道數: 2 * 頻率范圍: 10MHz~9.8GHz (標準版) * 輸出功率范圍: -120dbm~0dBm (可定制) * 輸出功率精度: 0.1dB |
任意波形發生器 | 1) 支持多種信號波形：Pulse、FMCW、Phase-Coded、PRN、StepFreq； 2) 支持多種采樣率和帶寬配置定制: * 10MHz~4.9GHz:最?4GHz帶寬; * 3.4GHz~6.4GHz:最?3GHz帶寬; * 5.1GHz~9.8GHz:最?4GHz帶寬; * 10MHz~9.8GHz:最?600MHz帶寬. |
頻譜儀 | * 最高頻率：6GHz * 最大帶寬：2GHz * 支持多通道FFT頻譜顯示 * 支持相位噪聲測量 |
矢量網絡分析儀 | * 支持掃頻的平坦度分析S21 * 支持TDA時域分析功能 * 支持實時校準 * 支持暗室雜波對消 |
